اصلاح شاشة التلفاز LSC320AN10-H02

هذا دليل إصلاح حقيقي لشراء لوحات التلفزيون LSC320AN10-H02

المزودة بـ 16Y_GH11MB7S4LV0.2 و16Y_GH11MB7S4LV0.23 PCB. سنواجه توترات مختلفة وعندما نواجه شيئًا له

سبب. تحدث نفس المشكلة غالبًا مع الدوائر القصيرة على خطوط CKV ويمكن حلها عن طريق قطع الخطوط

اصلاح شاشة التلفاز LSC320AN10-H02


تم اختبار اللوحة والجهد LSC320AN10-H02


إذا لم نتمكن من رؤية الصورة على الشاشة ونحتاج إلى إضاءة خلفية، فيجب علينا أولاً مقارنتها بجهد البطاقة بحيث يتم تغذيتها بواسطة

البطاقة. في الصور أدناه يمكنك رؤية الغرز واختبارها بالشد الذي يجب أن تحصل عليه

اصلاح شاشة التلفاز LSC320AN10-H02

هذا هو الجهد الرئيسي من 12 فولت.


 فولتقوة سحب 1.8 فولت



بعد الدخول تأكد من الأماننقطة قياس الجهد 3.3




إذا لم يكن هناك جهد عند نقطة AVDD، فهذا اختبار آخر محتمل لـ CKV.

بعد تصحيح نقاط الضغط السابقة لإزالة الضغوط المرتبطة بـ AVDD وVHG، من المحتمل جدًا أن يحدث بعض التقريب على أحد الخطوط المختلفة لخط CKV. إذا كان الأمر كذلك، فلننتقل إلى جزء المسار الذي نعرضه في الصورة












اصلاح شاشة التلفاز LSC320AN10-H02


اختبار الجهدVHG، مصدر طاقة 30 فولت.إذا كان هذا الجهد شديدًا، فمن المحتمل جدًا أن ينكسر أحد خطوط CKV.

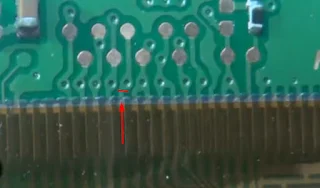

أدناه:بيستا وكورتار لادو حق.لقد تم اتباع جزء من هذا المسار في حالة ظهور التوترات المذكورة أعلاه مرة أخرى.إذا كنت متأكدًا، فتحقق مما إذا كانت الصورة تظهر على الشاشة، أو ما إذا كان قد تم إصلاح الصورة، أو ابحث عن حل. إذا كانت الصورة الموجودة على شاشتك تحتوي على خطوط ناعمة أو أشعة تتقاطع مع مسارات متعددة، فهذا هو خيارك الأفضل. عندما تشعر بالتوتر، لم تعد ترى الصورة المزعجة على الشاشة وسيتعين عليك قصأغنية أخرى في الجزء المتبقي، حيث تظهر في الصورة أدناه:
